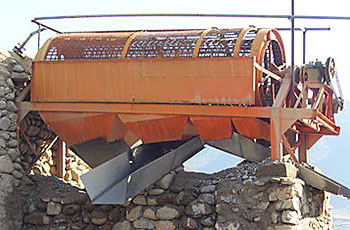

滚筒筛

【电机功率】:3kw-30kw 【生产能力】:50t-800t/h

应用领域

砂石料场、矿山开采、煤矿开采、混凝土搅拌站、干粉砂浆、电厂脱硫、石英砂等

适用物料

适宜筛分各种性质的物料,以及煤、煤矸石、焦炭生熟石灰等潮湿易堵塞物料等

  • 石灰石
  • 石英石
  • 河卵石
  • 铁矿石
  • 花岗岩
  • 玄武岩
  • 辉绿岩
全国24小时销售热线:0371-64128896

滚筒筛分机结构组成:
滚筒筛分机是一代新型的筛料设备。滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。整体与地平面成倾斜状态,外部被密封隔离罩所密封,以防止污染环境。通过变速减速系统使筛分筒在一定转速下旋转,物料自上而下通过筛分筒得到分离,细料从筛分筒前端下部排出,粗料从筛分筒下端尾部排出。
滚筒筛分机可加装自动拍打装置,在筛分过程中可通过拍打装置与筛分筒的相对运动,达到对筛体不间断清理的效果,使筛分筒在整个工作过程中始终保持清洁、不粘、不堵、不影响筛分效果。

滚筒筛性能特点优势:
1、物料适应性广:滚筒筛广泛应用于各类物料筛分,无论是劣质煤、煤泥,还是煤烟以及其它类物料,都是顺利进行筛分。
2、进料方式简单多样:我厂研制的滚筒筛回转筛进料口可根据现场实际设计,无论是皮带、漏斗或其它进料方式,不用采取特殊措施,都可以顺畅进料。
3、筛分效率高:设备可设有梳型清筛机构,在筛分过程中,不管进入筛分筒的物料多脏、多杂都可以筛分,从而提高了设备的筛分效率。
4、筛分量大、易于大型化: 在相同尺寸下,圆面积比其它型状的面积都大,因此其筛分有效面积就大,使物料能充分接触筛网,因而单位时间内筛分量就大。又因其结构简单,布置方便,技术新颖而成熟等特点,极易大型化。
5、自身能耗小 :我厂研制的回转筛电机功率小,是其它筛型的二分之一到三分之一,处理相同量物料而运行时间仅为其它筛型的二分之一,因此能耗低。
6、工作环境好 :整个筛分筒可以用密封隔离罩所密封,彻底清除了筛分循环过程中的粉尘飞扬等现象,避免了对工作环境的污染。
7、设备噪音低 :滚筒筛回转筛在运行中,由于回转速度小,并且有密封隔离罩与外界隔离,使噪声无法传递到外部,从而降低了设备噪音。
8、使用寿命长、维修量小 :滚筒筛回转筛是由若干个圆环状网组成,其总筛分面积远远大于其它筛型的筛分面积,再加上筛分效率高,设备运行时间短,故而使用寿命较长 ,易损件少、维护量小。
9、检修方便: 设备密封隔离上罩可以拆开,拆开后不影响机器正常运行,并且使得检修非常方便。

滚筒筛分机工作原理

滚筒筛分机是由滚筒、机架、减速器、电动机五个部分组成的。破碎石料进入滚筒后,一方面随着滚筒转动而被筛选,靠滚筒旋转的离心力及跳汰作用来筛分物料。一方面粒度大的石料沿着滚筒的斜度向前流动,通过不同网目的筛网逐渐被筛出。不大的石料筛出后落入各自的漏斗,然后由人工运出或自流往成品堆。滚筒筛其结构简单可靠、运行平稳,具有密封性好、无污染、噪音小、换网方便、分级细、分选取比例大、产量高、分选取准确、故障率低、维修方便等优点,特别适用于砂石料场的分级使用。

技术参数:

型号
处理量T/H
功率kw
筒径mm
筒长mm
筛下粒度
mm
外形尺寸长X宽X高mm
重量T
GT1015
50
4
1000
1500
<10
3000x1400x2145
2.2
GT1020
100
5.5
1000
2000
<10
3460x1400x2145
2.8
GT1225
160
7.5
1200
2500
<10
4146x1600x2680
4.2
GT1530
250
11
1500
3000
<10
4460x1900x2820
5.1
GT1545
350
15
1500
4500
<10
5960x1900x3080
6
GT1848
450
22
1800
4800
<10
6500x2300x4000
7.5
GT2055
600
30
2000
5500
<10
7500x2500x4000
8.6
